デジタル信号を使ったオルゴール -やってみよう

　この装置のつくり方を紹介します。若干難しい部分がありますが、十分家庭で作れますので、一度チャレンジしてみてくださいね。

つくりかた

オルゴール本体

回転部分

データ部分

縞模様の幅

土台をつくる
トイレットペーパーの紙がついてるホルダーのようなものをつくればＯＫです。大きさは適当でかまいませんが、あまり小さいと反射パターンがはれませんので、どんなに小さくてもトイレットペーパーサイズにします。
回転部分をつくる

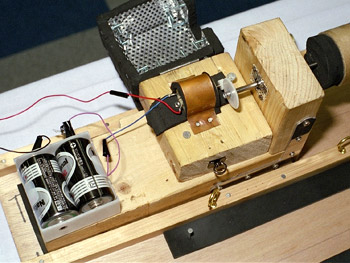

回転軸にギアを取り付け、モーターで回るようにします。モーターはあまり早く回るものでなく、１分間に８０００回転するぐらいのもを選びましょう。例えば、ミニ四駆のモーターなどです。これを、１で用意した土台の片側にとりつけます。
データー部分をつくる
フィルムシール作成用のプリンターシートなど、鏡のようにきれいに顔が写る紙を用意します。そのシートに、黒マジックなどで縞模様を書きます。
　音階にしたい場合は、図を見ながら次の関係式にしたがって長さを計算してください。
- 縞模様の幅＝Ｌ／｛２＊（Ｆ／ｒ）
- Ｆ：出したい音階の周波数
  （周波数とは音の高さを表すもの。例えば、ハ調のラの音は４４０Ｈｚ。
  詳しくは、「せつめい」の「音ってなんだ？」の項目でせつめいします。)
- ｒ：回転軸の回転数（一秒間当たりの）
- Ｌ：回転体の円周
受信部をつくる


（図3 回路図）

フォトダイオードをつかい、光があたったときだけスイッチがＯＮになるようにします。増幅回路を使わずアンプ付きスピーカーから音を出すように設計してあります。
　配線のしかたは、（図３）を参考にしてください。

受信部は、レーザーを使うので注意が必要だよ。レーザーポインタは直接目で見ると失明する可能性があるので、注意してね。直接の光だけでなく、反射してきた強い光も危険なので、取り扱いは大人の人とやってね。
